4J32、4J36
作者： 来源： 日期：2019.04.03
低膨胀合金
执行标准: YB／T 5241—2005

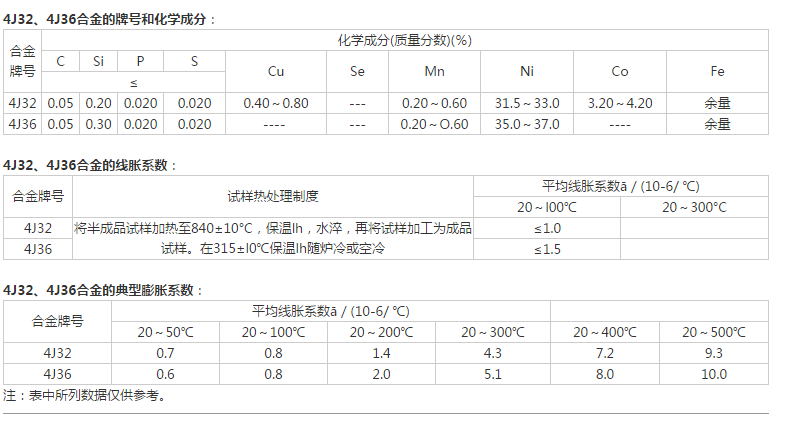

用途4J32、4J36适用于在环境温度变化范围内，制作对尺寸具有高精度要求的仪表零件。
4J36成形性能 合金很容易冷、热加工。热加工时应避免在含硫的气氛中加热。
4J36焊接性能 合金可采用氧乙炔焊、电弧焊、点焊和氢原子焊等方法焊接。由于膨胀系数与合金的化学成分有关，应尽量避免因焊接造成合金成分的改变，因此最好使用氩弧焊，焊接的填充金属最好含有0.5%～1.5%的钛，以减少焊接的气孔和裂缝。
4J36零件热处理工艺 该合金热处理可分为：消除应力退火、中间退火及稳定化处理。
(1)消除应力退火 为消除零件在机械加工后的残存应力，要进行消除应力退火：530～550℃，保温1～2h,炉冷。
(2)中间退火 为消除合金在冷轧，冷拔、冷冲压过程引起的加工硬化现象，以利于继续加工。工件加热到830～880℃，保温30min，炉冷或空冷。
(3)稳定化处理 为获得具有较低的膨胀系数又能使其性能稳定的处理。一般采用三段处理。
a)均匀化：在加热中，合金中的杂质充分固溶和合金化元素趋于均匀。工件在保护气氛中，加热到830℃，保温20min～1h，淬火。
b)回火：在回火过程中能够部分消除由淬火产生的应力。工件加热到315℃，保温1～4h，炉冷。
c)稳定化时效：使合金的尺寸稳定。工件加热到95℃，保温48h。对于冷加工或机械加工后的高精度零件，不宜采用高温处理时，可采用下述消除应力稳定化处理：工件加热到315～370℃，1～4h。
该合金不能用热处理硬化。
4J36表面处理工艺 表面处理可采用喷砂、抛光或酸洗。合金可用25%盐酸溶液在70℃下酸洗，清除氧化皮。
4J36切削加工与磨削性能 该合金切削加工特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具，低速切削加工。切削时可使用冷却剂。该合金磨削性能良好。
上一篇： 4J52
下一篇：没有资料
